高效濾波節能裝置

協穩高效濾波節能裝置特點:

• 濾波效果完全符合IEEE-519/D7標準。
• 安裝簡單，儀表皆於出廠前設置完畢。現場只需將輸入 端(R﹒S﹒T)，接入電源，輸出端(U﹒V﹒W)接入設備 即可。
• 本產品基於電機原理設計，即使負載變動大，也能有效 防止突波衝擊造成的損害，可靠度10年以上。且維護簡 單，除儀表外無其他動態元件，更無須頻繁更換點檢。
• 效果直觀，本產品配有電力分析功能，設備實虛功、諧 波電流、諧波電壓及功率因數等數值皆顯示於電力分析 表上。
• 依照設備使用工況，最高能有15%左右甚至以上的節電 率。
•  對環境需求相對其他市售產品要低，只要通風良好，可 直接安裝於設備旁。
•  由於串聯於線路上，反應零時差。
•  本產品在設備無負載情況下不耗電(無動態監控) 。

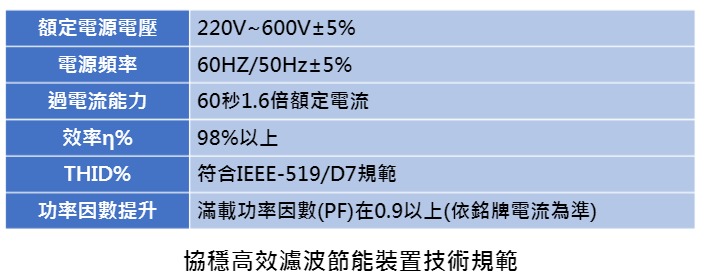

主要結構及技術規範：



• 主要迴路：協穩濾波節能主機串聯於主線路，功因改善電抗器及電容器並聯於主線路。
• 控制系統：自動 (過熱、過流)旁路及手動旁路。
• 儀表：電源電流表、負載電流表(註1)、電力分析表(註2)











註1：設備節電量(W)=負載電流-電源電流*電源電壓*1.732*PF，節電度數=W/1000(度)
註2：此表可顯示波形、諧波電流、諧波電壓、功率因數等數值，詳見說明書。

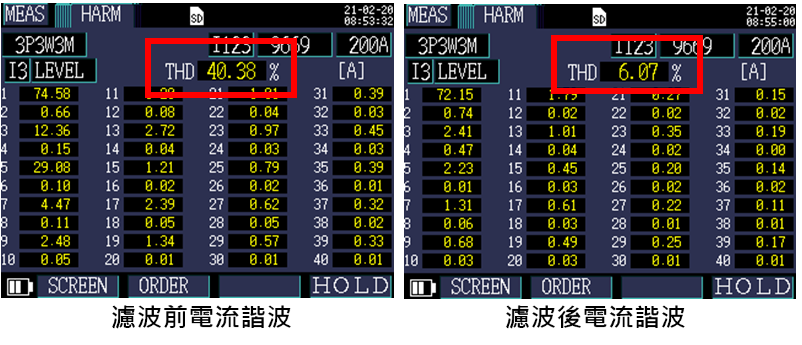

高頻爐用濾波節能裝置實測數據

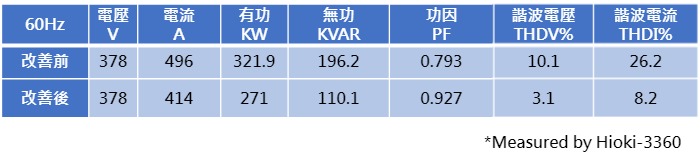

高頻爐實用數據

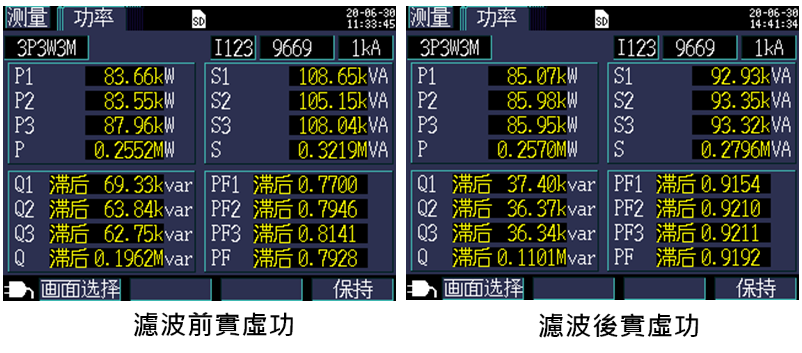

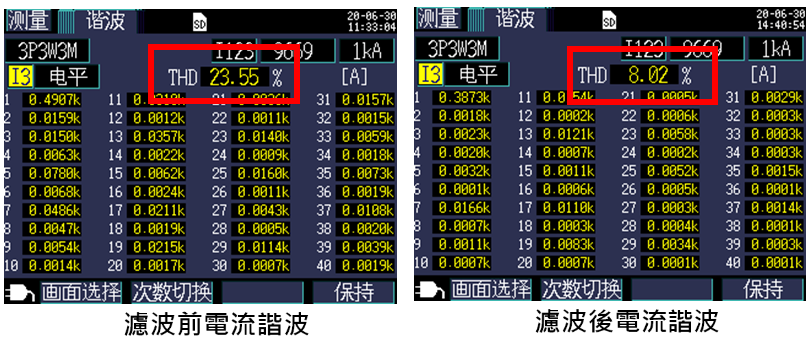

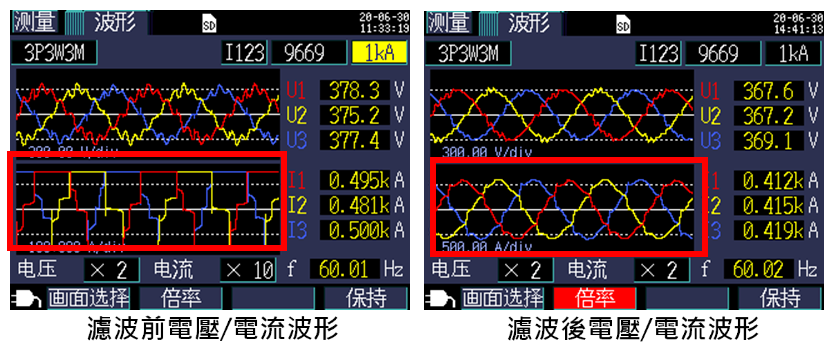

420kVA熱處理高頻爐( 60Hz 380V )

中頻爐實用數據



變頻器實用數據

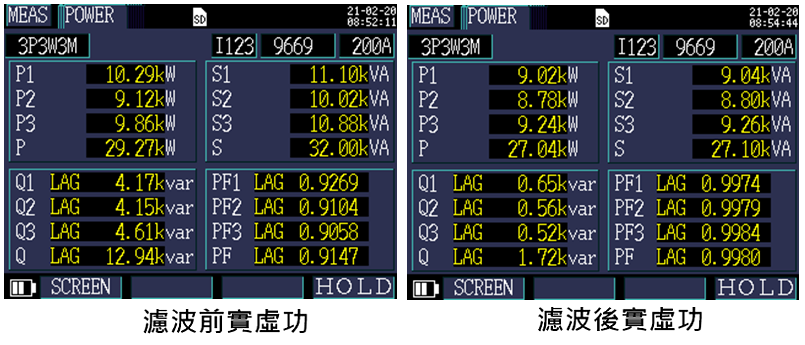

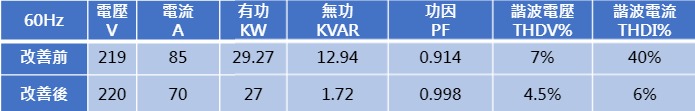

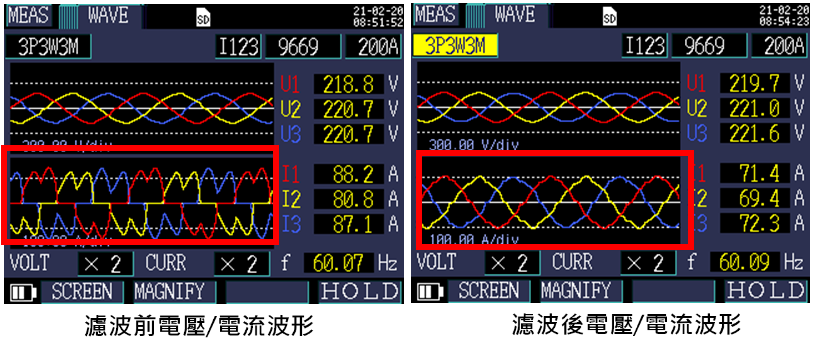

40HP VS馬達加50HP變頻器( 60Hz 220V )

*Measured by Hioki-3360

其他適用於各種三相六脈衝之變頻/整流類設備的濾波器均可設計製造，詳情請來電或來信洽詢。

實績例舉:







各項證書

ISO9001：

產品CE證書：

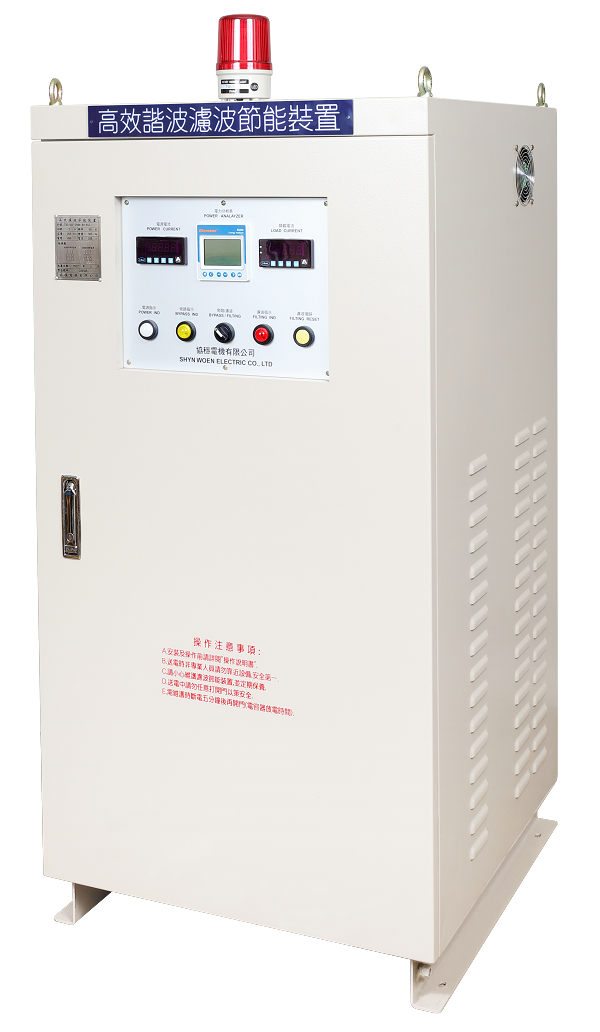

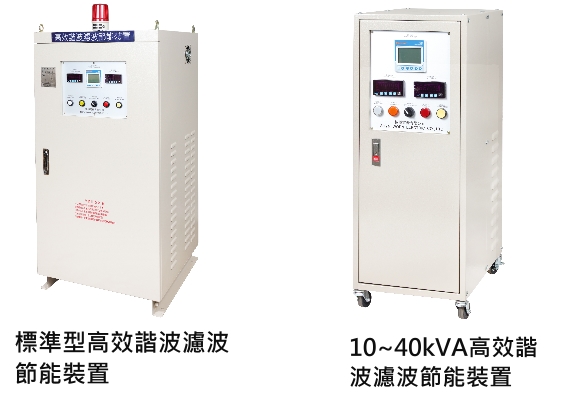

產品外型

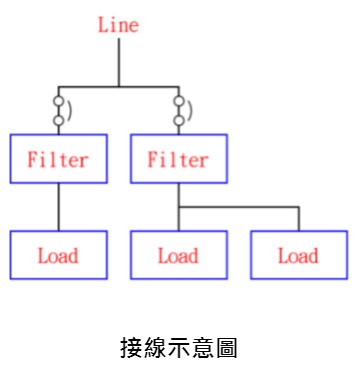

接線及使用方式：



• 本產品需串聯於線路上，接上後便可直接使用。為防止濾波器之間的相互干擾，請勿將複數濾波器串聯於同一線路上。
• 除變頻器外，如高頻等高負載變頻設備在安裝本產品時，建議一台設備對應一台濾波器以防止產生諧振。
• 本產品不適用於六相十二脈衝等需安裝多台濾波器進行單一對應的設備。
